功率：400W
電壓：0-150V
電流：0-40A

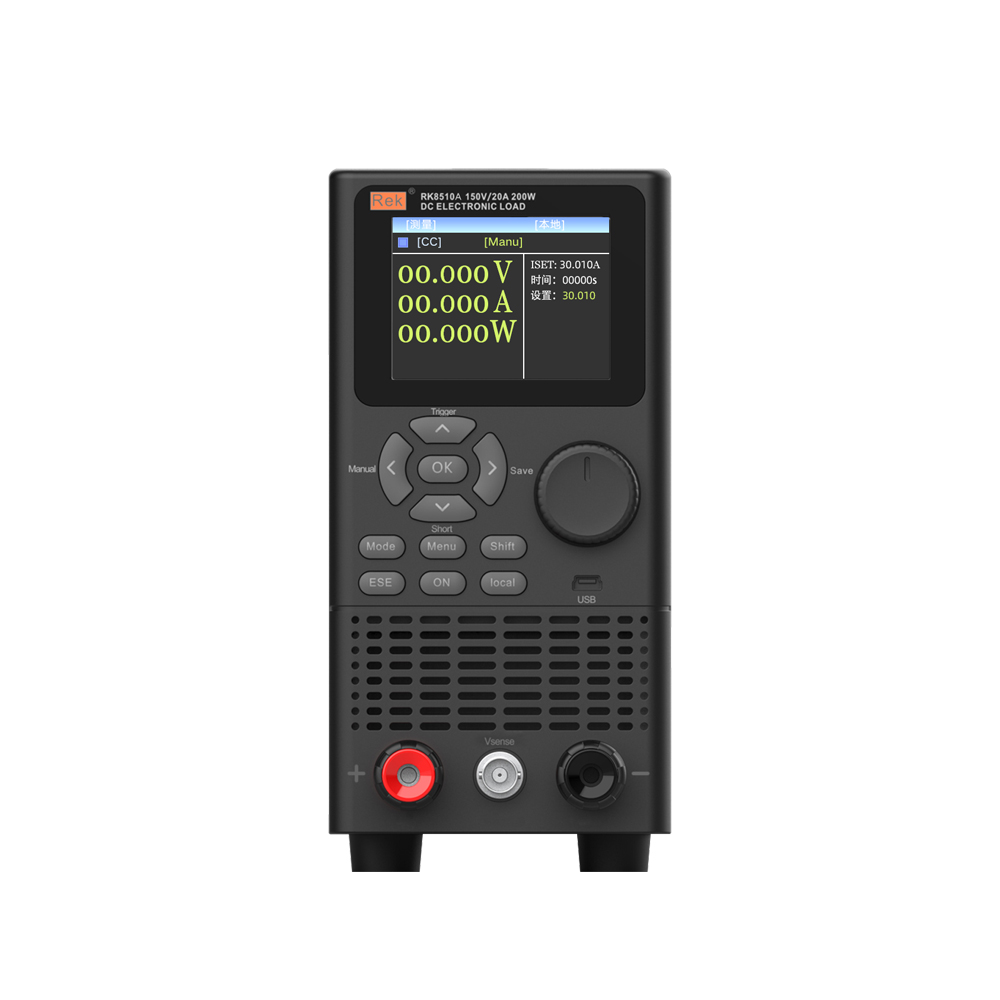

RK8510A:
功率：200W
電壓：0-150V
電流：0-20A
RK8510B:
功率：400W
電壓：0-500V
電流：0-15A

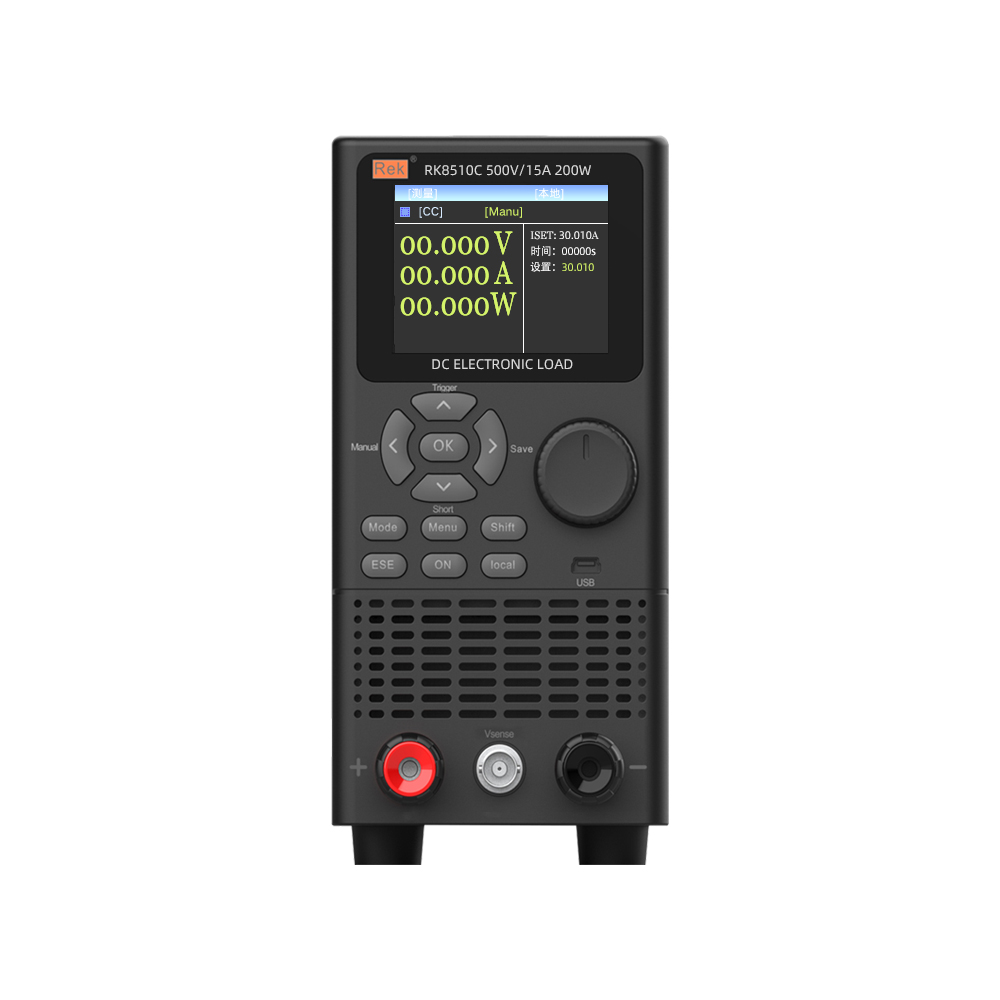

RK8510C:
功率：200W
電壓：0-500V
電流：0-15A

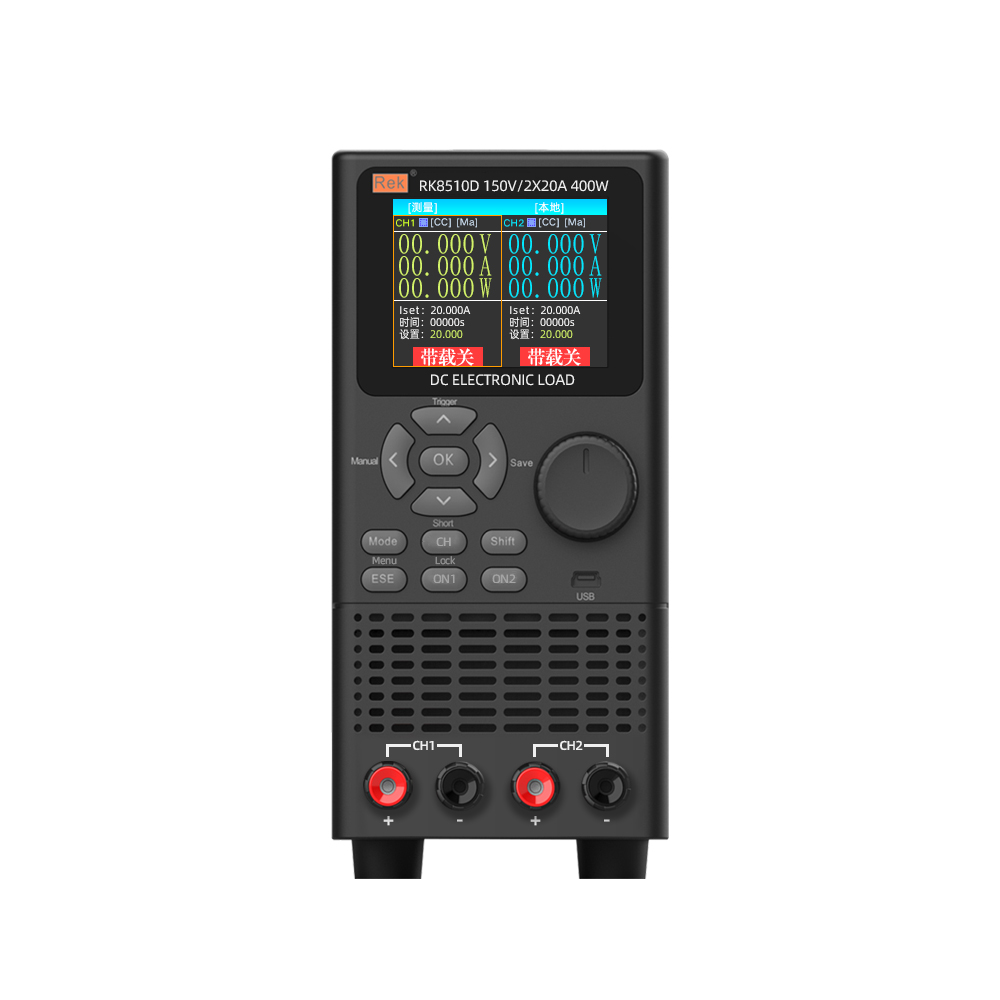

RK8510D(雙通道）:
功率：200W * 2CH
電壓：0-150V
電流：0-20A
產品介紹
RK8510 系列直流電子負載 ，采用高性能芯片，按照高精度設計，外觀新穎，生產工藝科學嚴謹，相比同類產品，更具性價比。
應用領域
科研機構
汽車電子
航空航天
船舶
太陽能電池
燃料電池等行業
1.2.8寸TFT真彩 顯示屏，顯示清晰悅目
2.電路參數使用軟件校正，不使用可調電阻，工作穩定可靠
3.過流，過壓，過載，過溫，極性反接保護
4.智能風扇系統，可以根據溫度變化，自動啟動或停止，并調整風速
5.支持外部觸發輸入，配合外部設備，完成自動化檢測。（除RK8510A）
6.支持遠端電壓補償輸入

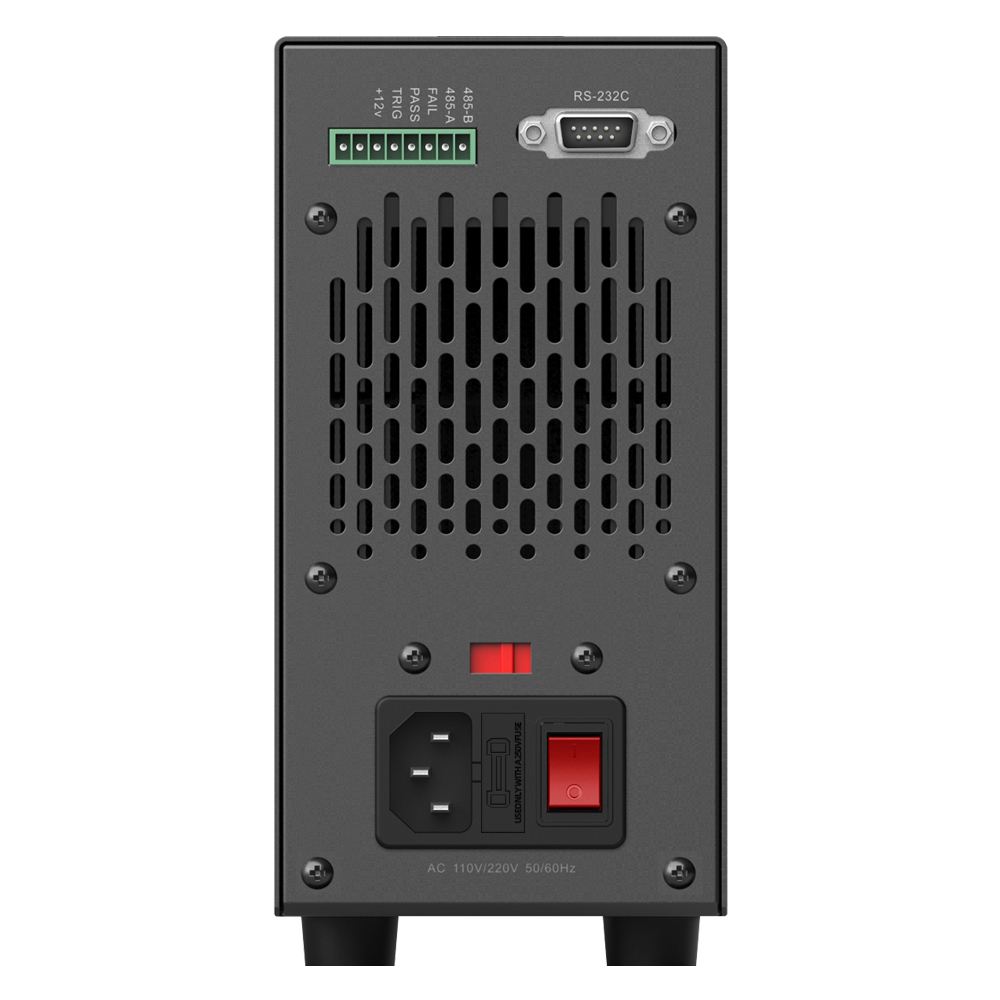

7.RS232、RS485通訊，MODBUS/SCPI協議（除RK8510A）
8.上位機軟件支持（除RK8510A）
9.支持多種測試功能
10.雙通道，測試效率翻倍（僅RK8510D支持）
| 型號 | RK8510 | RK8510A | RK8510B | RK8510C | RK8510D | ||||||
| 額定參數 | 功率 | 400W | 200W | 400W | 200W | 200W * 2CH | |||||
| 電壓 | 0-150V | 0-150V | 0-500V | 0-500V | 0-150V | ||||||
| 電流 | 0-40A | 0-20A | 0-15A | 0-15A | 0-20A | ||||||
| CV模式 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-80V | 0-500V | 0-80V | 0-500V | 0-18V | 0-150V |
| 分辨率 | 1mV | 10mV | 1mV | ||||||||
| 精度 | ±(0.05%+0.025%FS) | ±(0.1%+0.1%FS) | ±(0.05%+0.025%FS) | ||||||||
| CC模式 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-1.5A | 0-15A | 0-1.5A | 0-15A | 0-2A | 0-20A |
| 分辨率 | 1mA | ||||||||||
| 精度 | ±(0.05% + 0.05%FS) | ||||||||||
| CR模式 | 量程 | 0.05Ω~7.5KΩ | |||||||||
| 分辨率 | 1mΩ | ||||||||||
| 精度 | ±(0.1% + 0.5%FS) | ||||||||||
| CP模式 | 量程 | 0-400W | 0-200W | 0-400W | 0-200W | ||||||
| 分辨率 | 1mW | 1mW | 10mW | 1mW | |||||||
| 精度 | ±(0.1% + 0.5%FS) | ||||||||||
| 動態模式 | T1&T2 | 100uS-99.9999S | |||||||||
| 斜率 | 0.001~3.000A/us | ||||||||||
| 電壓回讀 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-80V | 0-500V | 0-80V | 0-500V | 0-18V | 0-150V |
| 分辨率 | 1mV | 10mV | 1mV | 10mV | 10mV | 10mV | 10mV | 10mV | 1mV | 10mV | |
| 精度 | ±(0.05% + 0.1%FS) | ||||||||||
| 電流回讀 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-1.5A | 0-15A | 0-1.5A | 0-15A | 0-2A | 0-20A |
| 分辨率 | 1mA | 10mA | 1mA | 10mA | 1mA | 10mA | 1mA | 10mA | 1mA | 10mA | |
| 精度 | ±(0.05% + 0.1%FS) | ||||||||||
| 功率回讀 | 量程 | 0-400W | 0-200W | 0-400W | 0-200W | ||||||
| 分辨率 | 1mW | 10mW | 1mW | ||||||||
| 精度 | ±(0.1% + 0.5%FS) | ||||||||||
| 保護 | 過壓(OV) | ≥152V | ≥520V | ≥152V | |||||||
| 過流(OC) | ≥42A | ≥21A | ≥15.75A | ≥21A | |||||||
| 過溫(OT) | ≥85℃ | ||||||||||
| 過功率(OP) | ≥420W | ≥210W | ≥420W | ≥210W | |||||||
| 供電輸入 | AC 115V/230V ±10% 50Hz/60Hz（保險絲0.5A） | ||||||||||
| 通訊接口 | RS232/RS485 | 無 | RS232/RS485 | ||||||||
| 屏幕尺寸 | 2.8寸TFT真彩 | ||||||||||
| 重量（KG） | 3.9 | 3.1 | 3.9 | 3.1 | 3.9 | ||||||
| 標配附件 | RK00001電源線、BNC公頭、接線柱（紅黑一對） | RK00001電源線、接線柱（紅黑兩對） | |||||||||
| 選配附件 | RK00003RS232轉USB線 | 無 | RK00003RS232轉USB線 | ||||||||
| 型號 | 圖片 | 類型 | 概述 |

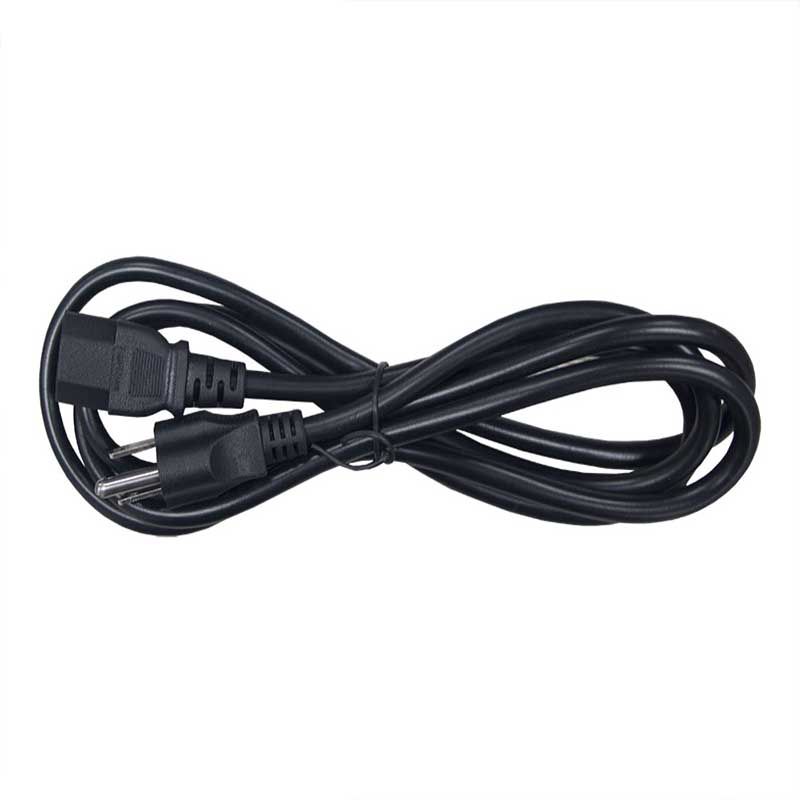

| RK00001電源線 |  | 標配 | 儀器標配國標電源線，可單獨購買。 |

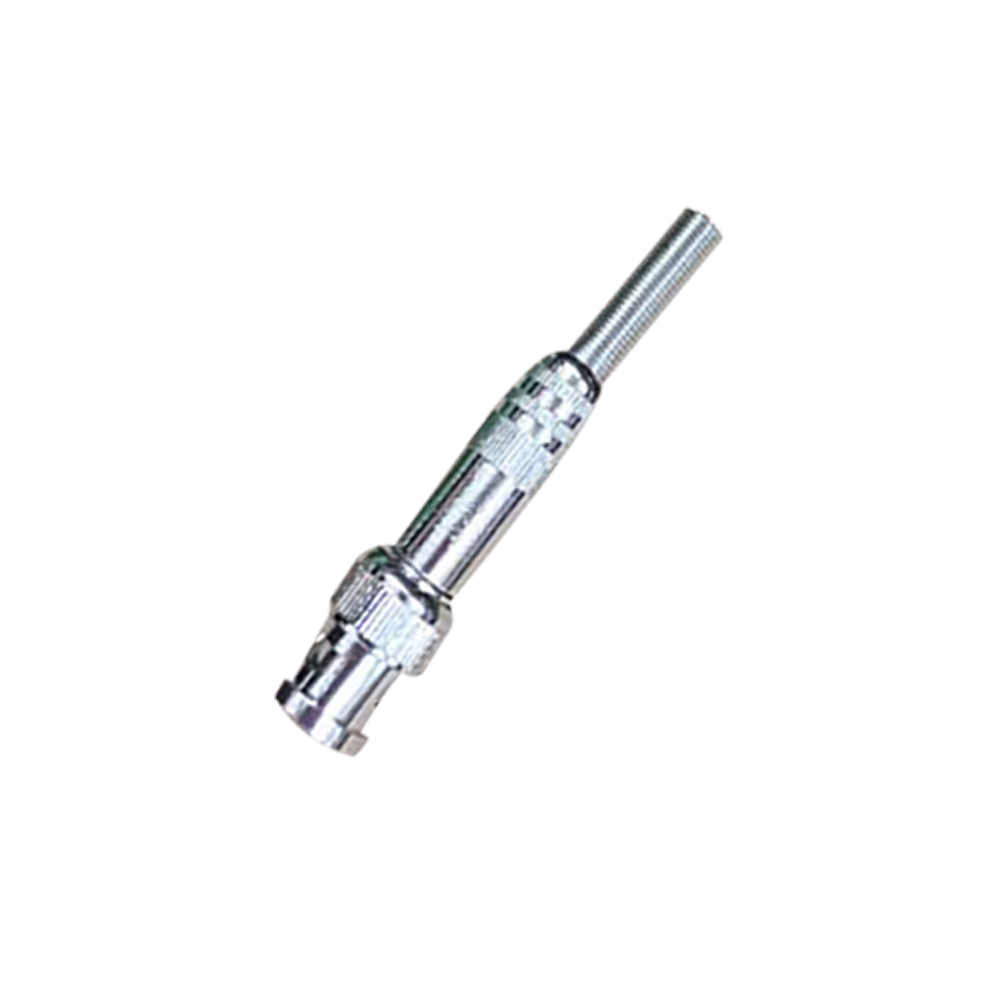

| BNC公頭 |  | 標配 （除RK8510D） | 儀器標配BNC公頭 |

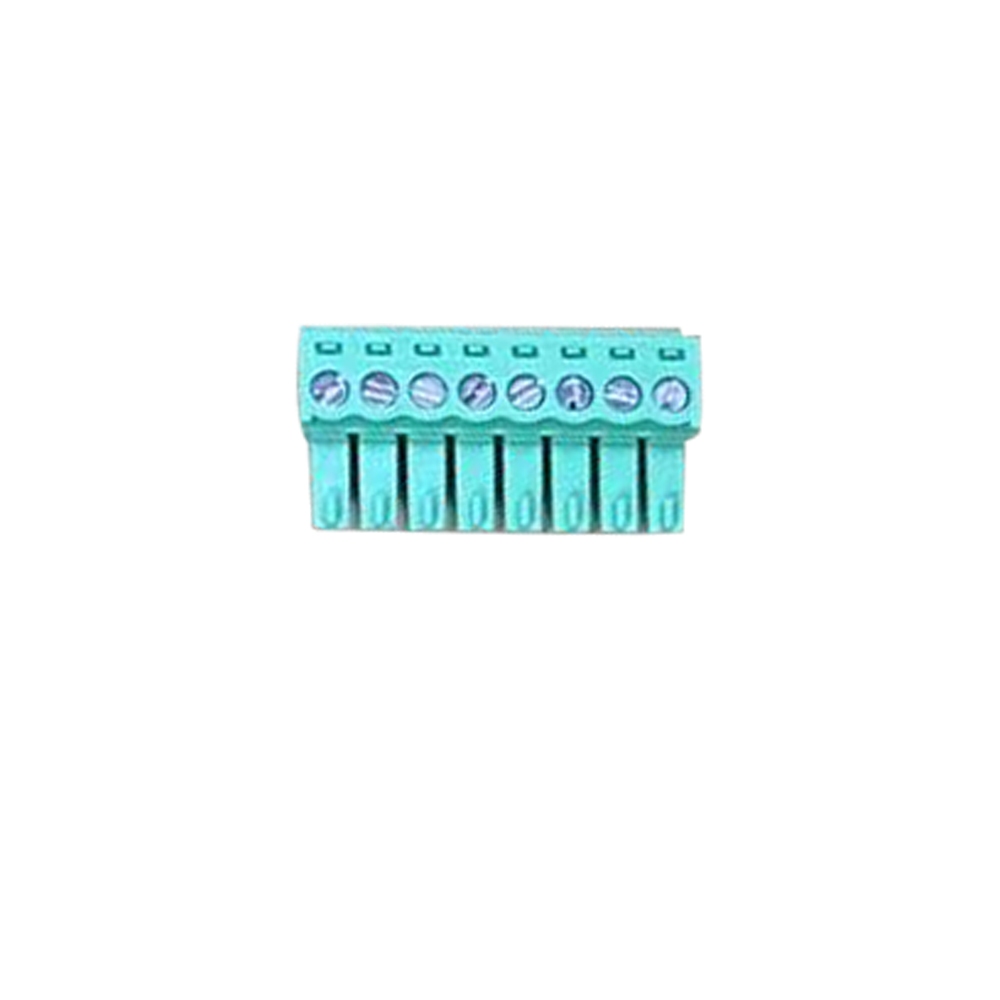

| 拔插式綠端子頭 |  | 標配 | 儀器標配拔插式綠端子頭 |

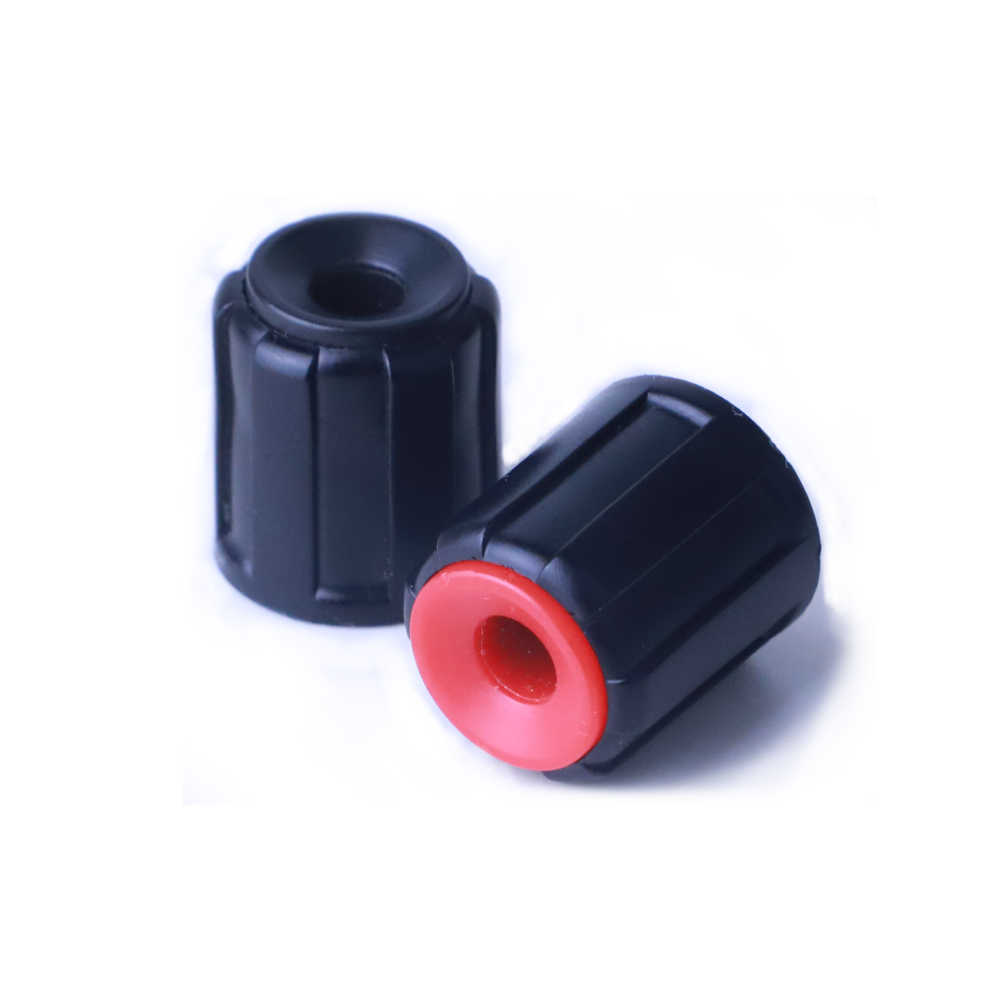

| 接線柱（紅黑一對） |  | 標配 （除RK8510D兩對，其余型號均為一對） | 儀器標配接線柱 |
| 說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
| 合格證保修卡 |  | 標配 | 儀器標配保修卡。 |

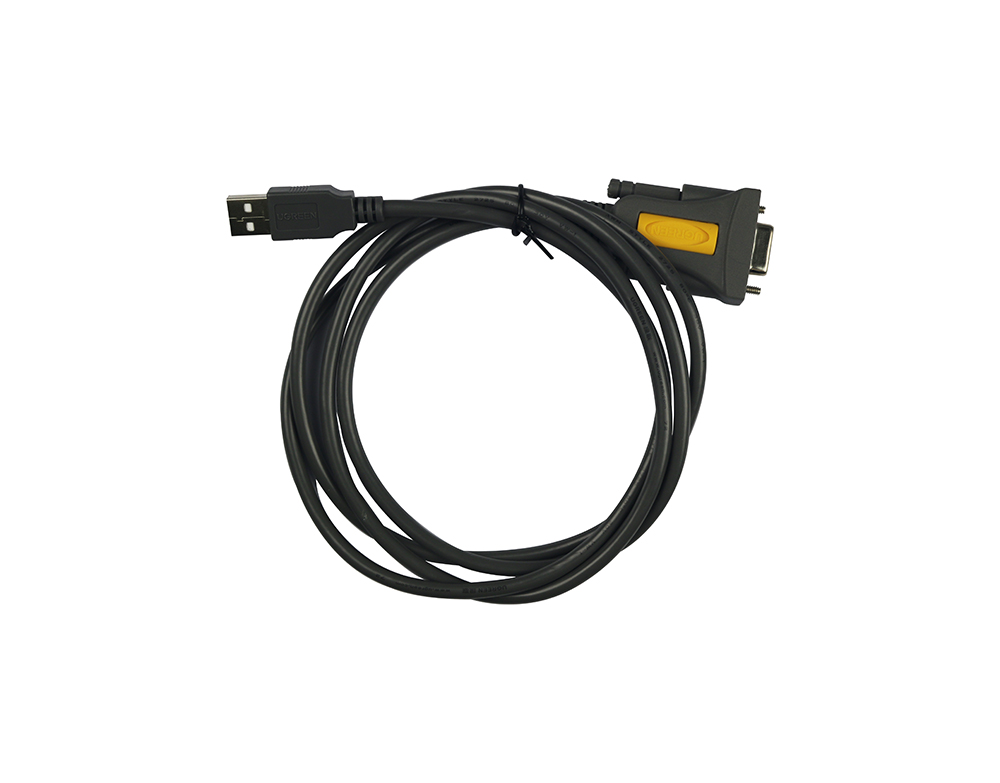

| RS232通訊電纜 |  | 選配（除RK8510A） | 儀器選配232通訊電纜。 |
RK8510系列直流電子負載上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQoAYJjF6
RK8510系列直流電子負載MODBUS：https://drive.weixin.qq.com/s?k=AE4AMQdrACQPMaWVBW

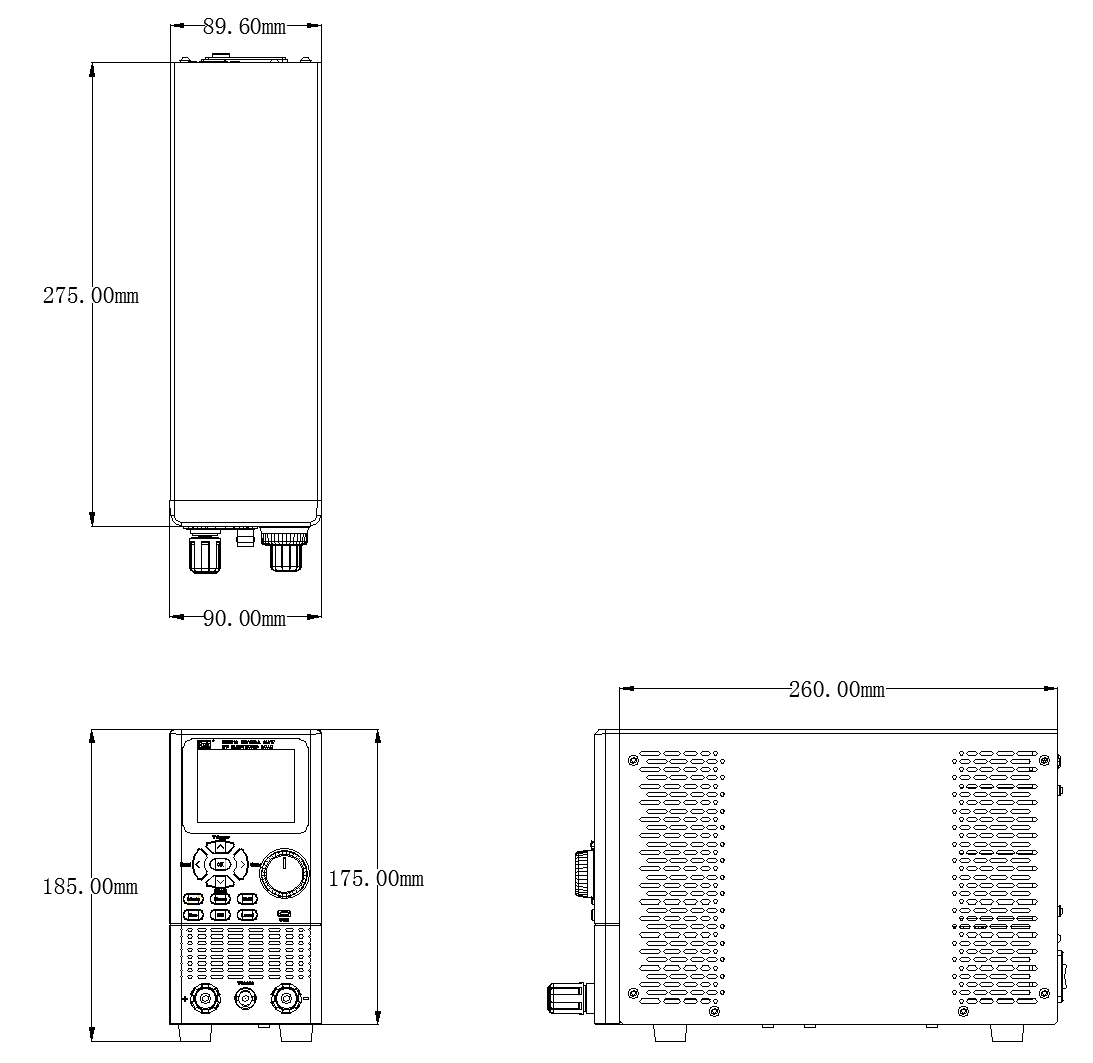

RK8510/RK8510A/RK8510B/RK8510C/RK8510D系列直流電子負載三視尺寸圖
