RK2830/RK2837/RK2837A數字電橋
RK2830
測量參數：|Z|,C,L,R, X, ESR,D,Q,θ
測試頻率：50Hz,60Hz,100Hz,120Hz，1kHz,10kHz
測試電平：50mV - 2.0V,分辨率：10mV
RK2837
測量參數：|Z|,C,L,R, X, |Y|,B,G,ESR,D,Q,θ
測試頻率：50Hz – 100kHz,10mHz步進
測試電平：10mV - 1.0V,分辨率：10mV
RK2837A
測量參數：|Z|,C,L,R, X, |Y|,B,G,D,Q,θ
測試頻率：50Hz - 200kHz, 分辨率：10mHz
測試電平：10mV - 2.0V，分辨率：10mV
測量參數：|Z|,C,L,R, X, ESR,D,Q,θ
測試頻率：50Hz,60Hz,100Hz,120Hz，1kHz,10kHz
測試電平：50mV - 2.0V,分辨率：10mV
RK2837
測量參數：|Z|,C,L,R, X, |Y|,B,G,ESR,D,Q,θ
測試頻率：50Hz – 100kHz,10mHz步進
測試電平：10mV - 1.0V,分辨率：10mV
RK2837A
測量參數：|Z|,C,L,R, X, |Y|,B,G,D,Q,θ
測試頻率：50Hz - 200kHz, 分辨率：10mHz
測試電平：10mV - 2.0V，分辨率：10mV
產品描述
技術參數
視頻操作
產品附件
產品圖片
RK2837數字電橋編程手冊

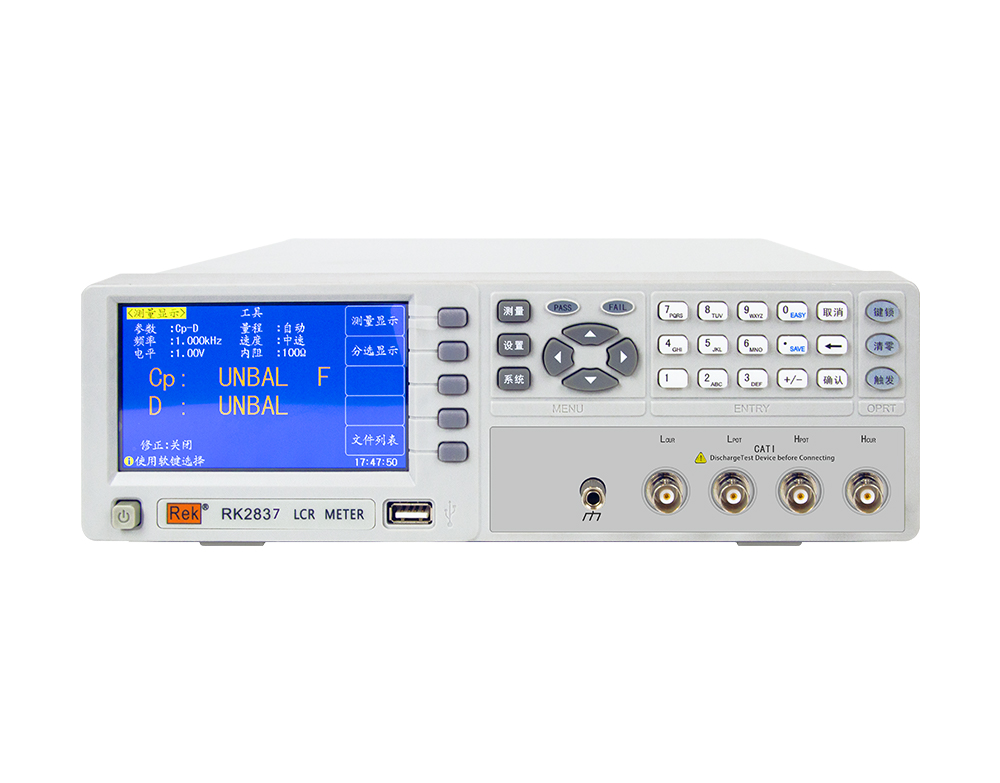

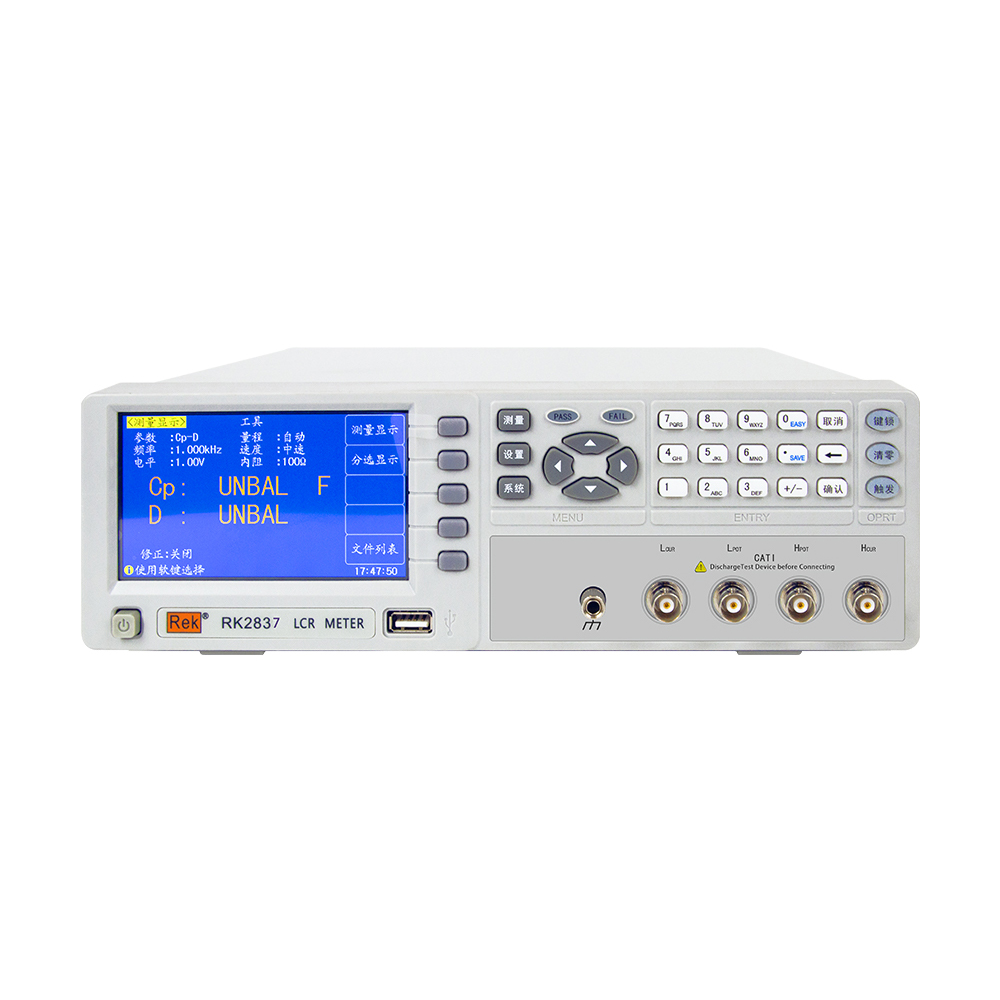

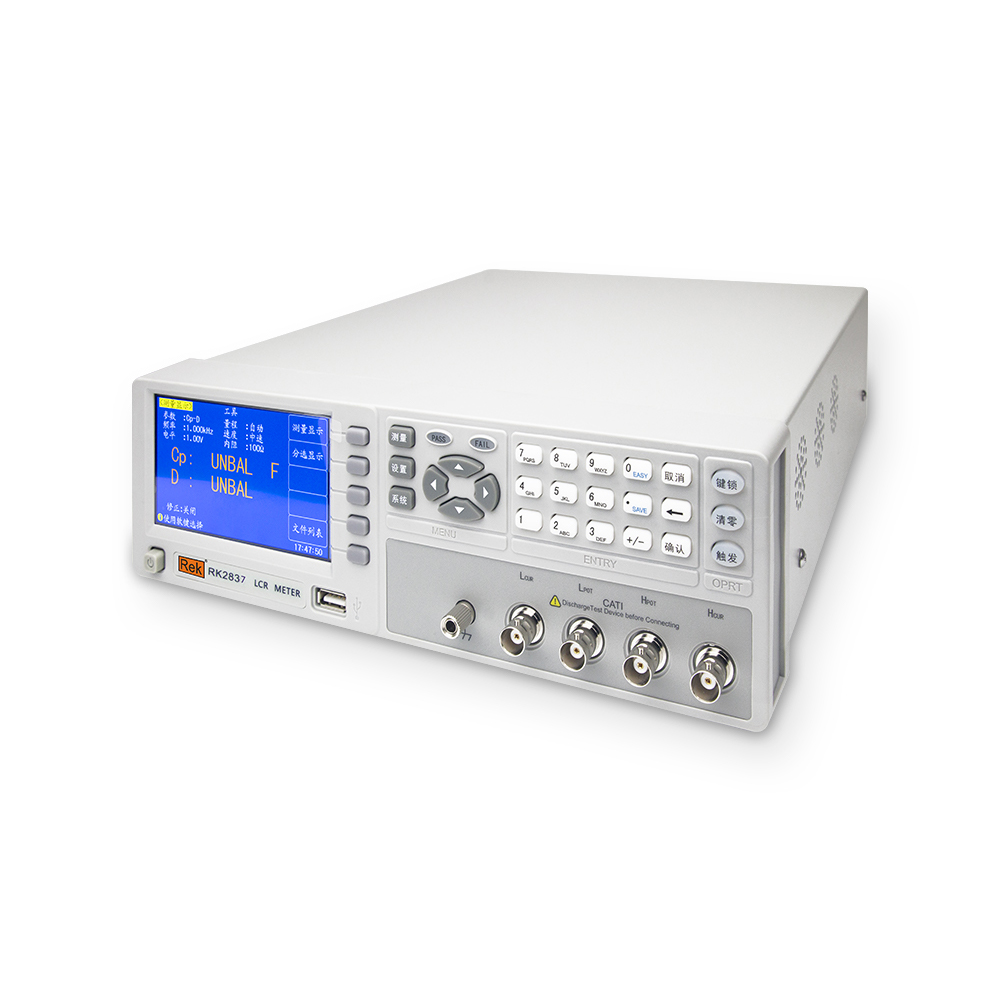

產品介紹
RK2837是全新一代通用高性能LCR表。外形美觀，操作簡便。該產品提供穩定的6位測試分辨率，50Hz-100kHz的頻率范圍，
10mV-1.0V信號電平，高達40次/秒，可滿足元件與材料的所有測量要求，
為產線質量保證、進貨檢驗及實驗室的高精度測量提供了保障。
應用領域
本儀器可廣泛應用于工廠，院校，研究所，計量質檢部門等對各類元器件的參數進行較為精確的測量。
性能特點
1、全中文顯示，操作簡便，顯示內容完整豐富
2、50Hz-200kHz,分辨率：10mHz
3、基本精度:0.05%，六位讀數分辨率
4、高速高效測量：最快40次/秒(含顯示)
5、支持U盤升級，可快速保存測試數據至U盤
6、參數即時保存，關機不丟失
7、易用測試界面
8、自動LCR功能
2、50Hz-200kHz,分辨率：10mHz
3、基本精度:0.05%，六位讀數分辨率
4、高速高效測量：最快40次/秒(含顯示)
5、支持U盤升級，可快速保存測試數據至U盤
6、參數即時保存，關機不丟失
7、易用測試界面
8、自動LCR功能
| 型號 | RK2830 | RK2837 | RK2837A | ||
| 測量功能 | 測量參數 | |Z|,C,L,R, X, ESR,D,Q,θ | |Z|,C,L,R, X, |Y|,B,G,ESR,D,Q,θ | |Z|,C,L,R, X, |Y|,B,G,D,Q,θ | |
| 基本精度 | 0.05% | ||||
| 測試速度 | 快速: 40, 中速: 10,慢速: 2.5 (次/秒) | ||||
| 等效電路 | 串聯, 并聯 | ||||
| 量程方式 | 自動, 保持 | ||||
| 觸發方式 | 內部、手動、自動DUT、外部、總線 | ||||
| 校正功能 | 開路/短路 | ||||
| 顯示器 | 480*272，4.3寸TFT彩屏 | ||||
| 存儲器 | 內部100組，外部U盤500組 | ||||
| 測試信號 | 測試頻率 | 50Hz,60Hz,100Hz,120Hz，1kHz,10kHz | 50Hz – 100kHz,10mHz步進 | 50Hz - 200kHz, 分辨率：10mHz | |
| 輸出阻抗 | 30Ω, 50Ω, 100Ω | ||||
| 測試電平 | 50mV - 2.0V,分辨率：10mV | 10mV - 1.0V,分辨率：10mV | 10mV - 2.0V，分辨率：10mV | ||
| 測量顯示范圍 | Ls、Lp | 0.00001μH～99.9999kH | Ls、Lp | 0.00001μH～99.9999kH | |
| Cs、Cp | 0.00001pF～99.9999mF | Cs、Cp | 0.00001pF～99.9999mF | ||
| R、Rs、Rp、X、Z | 0.00001Ω～99.9999MΩ | R、Rs、Rp、X、Z | 0.00001Ω～99.9999MΩ | ||
| G、Y、B | ————— | 0.00001μS～99.9999S | G、Y、B | 0.00001μS～99.9999S | |
| ESR | 0.00001mΩ～99.9999kΩ | D | 0.00001～9.99999 | ||
| D | 0.00001～99.9999 | Q | 0.00001～99999.9 | ||
| Q | 0.00001～99999.9 | θr | -3.14159～3.14159 | ||
| qr | -3.14159～3.14159 | θd | -180.000°～180.000° | ||
| qd | -180.000°～180.000° | Δ% | -99.9999%～999.999% | ||
| D% | -99.9999%～999.999% | / | |||
| 比較器和接口 | 比較器 | 5檔分選，BIN1–BIN3,NG,AUX， PASS/FAIL LED顯示 | |||
| 接口 | RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER(選配） | ||||
| 一般規格 | 工作溫度、濕度 | 0°C－40°C, ≤90%RH | |||
| 電源要求 | 電壓：99V - 242V | ||||
| 頻率：47.5Hz－63Hz | |||||
| 功耗 | ≤ 20 VA | ||||
| 尺寸(W×H×D) | 350*280*100mm | 280mm×88mm×320mm | |||
| 重量 | 約2.7 kg | 約2.5kg | |||

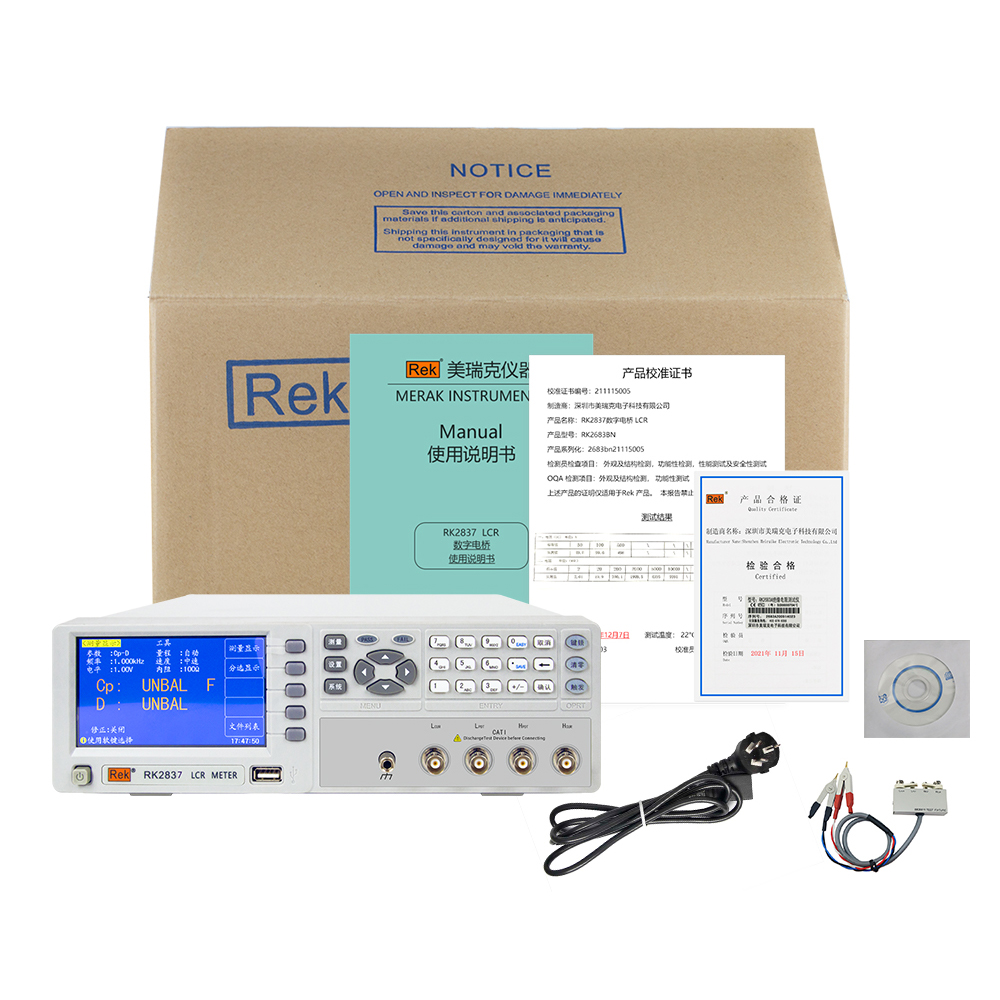

| 配件 | 電源線、測試夾、產品校準報告、合格證 | ||||
型號 | 圖片 | 類型 | 概述 |
RK26011 |
| 標配 | 儀器標配電橋測試夾，可單獨購買。 |
RK00036 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |
合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
