測量范圍：0.1μΩ～110MΩ 電阻量程：基本精度0.01%
RK2514AN
測量范圍：1μΩ～20MΩ 電阻量程：基本精度0.01%
RK2515N
測量范圍：0.1μΩ～110MΩ 測量范圍：基本精度0.02%
RK2515AN
測量范圍：1μΩ～20MΩ 測量范圍：基本精度0.02%
RK2516N
測量范圍：1μΩ～2MΩ 測量范圍：0.05%
RK2516AN
測量范圍：1μΩ～200kΩ 測量范圍：0.05%
RK2516BN
測量范圍：10μΩ～20kΩ 測量范圍：0.05%

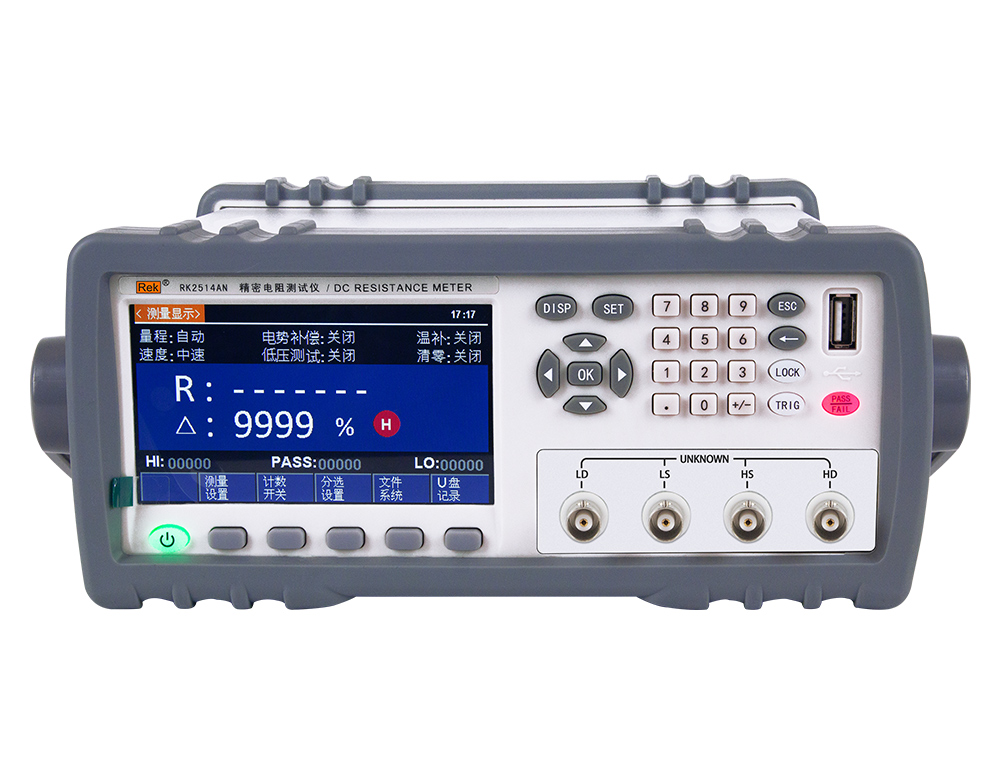

RK2514AN直流低電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝、24位色4.3寸IPS彩色LCD顯示以及上下左右功能鍵，界面清爽、操作便捷;其使用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；
溫度補償能免除環境溫度對測試工作的影響；RK2514N系列提供了多種接口功能，可方便的與PC進行數據通訊和遠程控制。
應用領域
廣泛用于測量各種線圈的電阻、電動機變壓器繞組的電阻，各種電纜的導線電阻，開關插頭、插座等電器元件的接觸電阻和金屬鉚接電阻，金屬探傷等，可使用HANDLER、USB及RS232接口輸出良品/不良品信號，進行自動化測試。
性能特點
1、接觸不良檢測功能防止測試誤判2、最高電阻精度：0.01%；電阻最小分辨率1μΩ
3、溫度基本精度：0.1℃
4、最大測試范圍1μΩ～110MΩ
5、零底數設計，微弱電阻測試無需清零
6、最高測試速度：約100次/秒
7、14檔比較功能：12檔合格/超上限/超下限
8、多種觸發方式：內部、外部、接觸和手動觸發
9、RS232C/HANDLER/USB/RS485接口實現遠程控制
10、U盤記錄測試數據，并可遠程升級儀器軟件
11、實時記錄合格/不合格產品數量
12、低電壓測試模式，有效保護被測件
型號 | RK2514N | RK2514AN | RK2515N | RK2515AN | RK2516N | RK2516AN | RK2516BN |
電阻測量 | |||||||
測量范圍 | 0.1μΩ～110MΩ | 1μΩ～20MΩ | 0.1μΩ～110MΩ | 1μΩ～20MΩ | 1μΩ～2MΩ | 1μΩ～200kΩ | 10μΩ～20kΩ |
電阻量程 | 基本精度0.01% | 基本精度0.02% | 0.05% | ||||
最大測試電流 | 1A | 100mA | |||||
顯示 | |||||||
顯示器 | 24位色，分辨率480*272的真彩IPS LCD液晶屏 | ||||||
讀數位數 | 五位半數字顯示電阻值 | 四位半數字顯示電阻值 | |||||
測量功能 | |||||||
電阻測量時間 | 快速:7ms 中速:42ms 慢速/精測:150ms(以上顯示打開另加15ms) | 快速:20ms 慢速:40ms | |||||
溫度測量時間 | /—— | 100ms | /—— | ||||
熱電勢消除 | √ | ——/ | |||||
測試端配置 | 四端 | ||||||
統計功能 | 上超/下超合格品數量統計 | ||||||
測試參數保存 | 10組 | 5組 | |||||
低電壓測量 | 開路電壓:≤60mV 有效量程:2Ω～20Ω | /—— | |||||
接觸不良檢測 | √檢查測試端是否有接觸不良 | ||||||
溫度測量 | |||||||
測量參數 | PT1000:精度0.1℃ | —— | |||||
顯示范圍 | -10℃-99.9℃ | ||||||
比較器 | |||||||
信號輸出 | HI/PASS1/PASS2/LO/FAIL | HI/PASS1/PASS2/PASS3/LO/FAIL | |||||
訊響 | 合格/不合格/關閉 | ||||||
極限設置方式 | 14檔；絕對值上/下限；百分比上/下限+標稱值 | 3檔；絕對值上/下限；百分比上/下限+標稱值 | |||||
其他參數 | |||||||
接口 | USB HOST/USB DEVICE/RS232/HANDLER/RS485 | USB HOST/RS232/HANDLER/RS485(選配) | |||||
工作環境 | 溫度 0℃～ 40℃濕度<80% RH | ||||||
重量 | 凈重約3.5kg | ||||||
標配 | 四端開爾文測試夾、溫度探頭、USB/232通訊電纜、電源線、上位機軟件 | RK26004A測試線、上位機軟件 | RK26004A測試線、電源線、上位機軟件 | ||||
選配 | RK00070串口選件LAN網口 | / | |||||
型號 | 圖片 | 類型 | 概述 |
RK00033 |
| 標配 | 儀器標配測試夾線，可單獨購買 |
RK00034 |
| 標配 | 儀器標配溫度探頭，可單獨購買 |
RK002 |
| 標配 | 儀器標配串口線232，可單獨購買 |
RK00036 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |
RK0006 |
| 標配 | 儀器標配USB通訊電纜，可單獨購買 |
上位機軟件 | 官網產品頁下載 | 標配 | 儀器標配上位機軟件。 |
0 |
| 標配 | 儀器標配產品 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
RK2516N產品附件
型號 圖片 類型 概述 RK26004A 標配 儀器標配四端開爾文測試夾，可單獨購買 RK00034 標配 儀器標配溫度探頭，可單獨購買 RK00036 標配 儀器標配國標電源線，可單獨購買。 上位機軟件 官網產品頁下載 標配 儀器標配上位機軟件 合格證保修卡 標配 儀器標配合格證及保修卡。 出廠校準證書 標配 儀器標配產品校準證書。 說明書 官網產品頁下載 標配 儀器標配產品使用說明書。
RK2514/RK2515上位機軟件網盤下載：https://drive.weixin.qq.com/s?k=AE4AMQdrACQZFqgCJ5
RK2516上位機軟件網盤下載：https://drive.weixin.qq.com/s?k=AE4AMQdrACQI1BpqvQ
2516N英文版上位機軟件V1.0下載：https://drive.weixin.qq.com/s?k=AE4AMQdrACQzSDm5LI

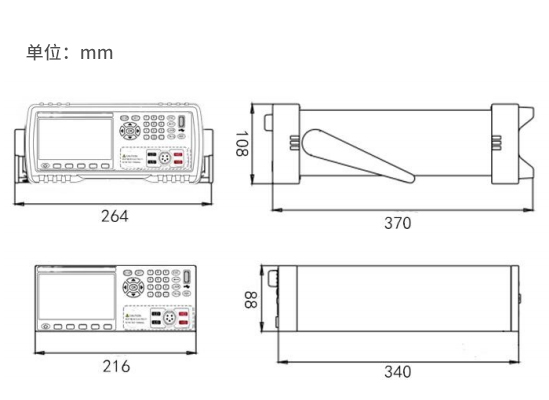

RK2514N/RK2514AN/RK2515N/RK2515AN直流低電阻測試儀三視尺寸圖

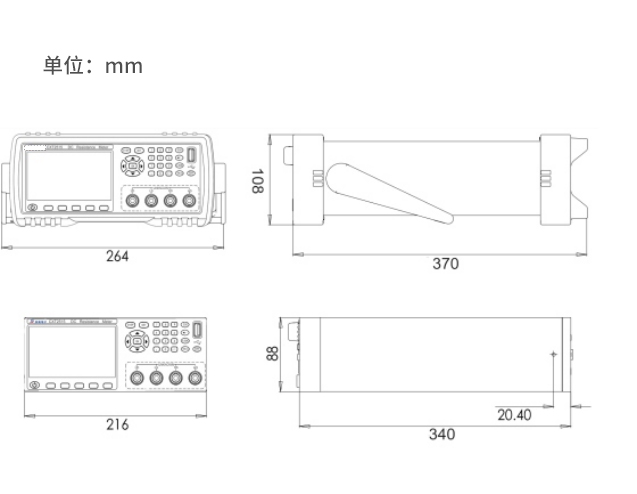

RK2516N/RK2516AN/RK2516BN直流低電阻測試儀三視尺寸圖
