通訊接口：RS232C、RS485、USB
USB接口：拷貝、復制、存儲功能
范圍：0.001-20.00mA

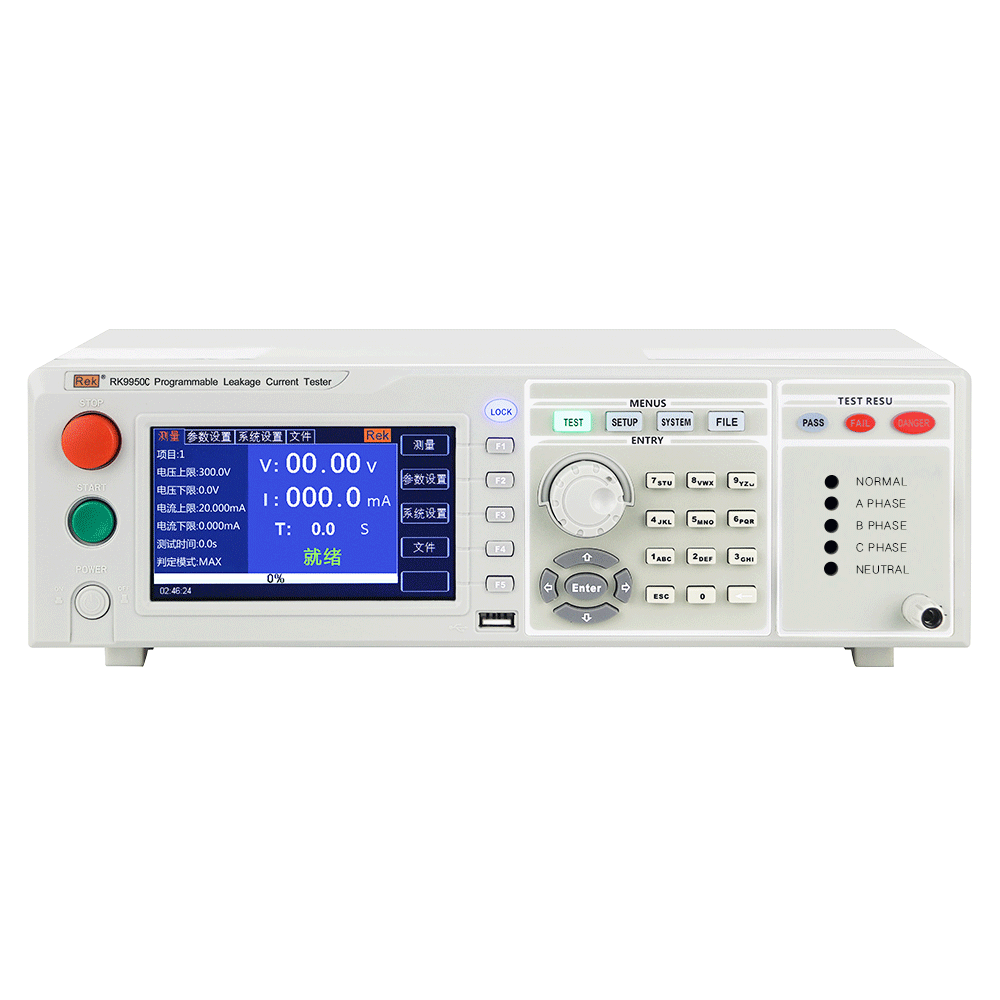

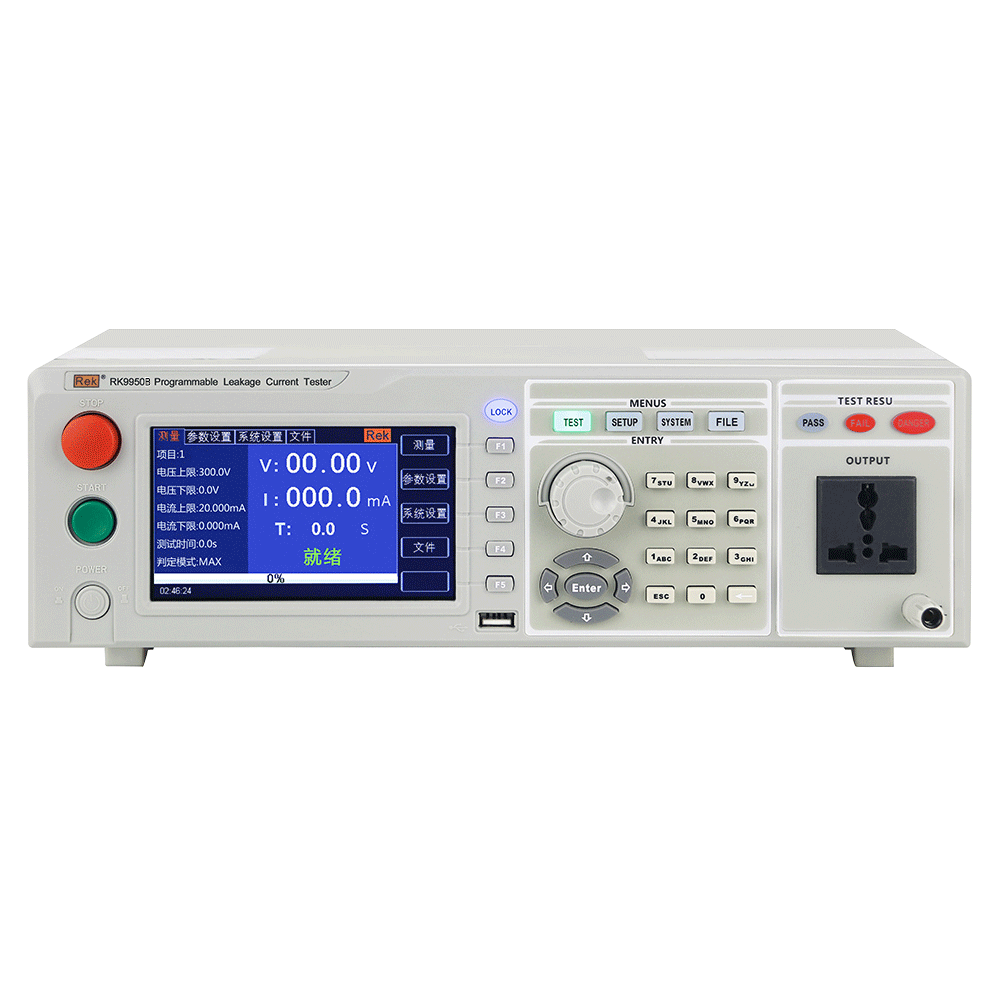

RK9950系列程控泄漏電流測試儀為5寸TFT液晶屏顯示，測試儀采用32位高速MCU和大規模數字電路設計，內置GB9706.1-2007(IEC60601-1:1998)人體阻抗模擬網絡，板卡式MD網絡接口包含MD-A(符合GB/T12113-2003、GB4793.1-2007)、MD-B(符合GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011、GB7000.1-2015)、MD-C(符合GB/T12113-2003、GB7000.1-2015)、MD-D(符合GB4793.1-2007)、MD-E(符合GB4943.1-2011、GB4793.1-2007)、MD-F(符合GB7000.1-2015)。負載電壓、電流超限保護；MD網絡多重快速保護，安全可靠。動態、靜態兩種電源測試狀態；泄漏電流測試對L（相線）、N（零線）自動切換。其設置和操作都非常簡便，并提供PLC遠控接口、RS232C、RS485、USB等接口，可方便用戶快速組合成綜合測試系統。測試儀具備不合格判別功能、聲光報警功能和測試時間自動控制功能，可滿足生產線或品質檢驗使用需要
應用領域
測試儀可用于家用電器、電子儀器、電子設備、電動工具、電熱器具等產品有泄漏電流測試
性能特點
1、采用5寸TFT寬屏（480x272）顯示設置參數及測試參數，顯示內容醒目、豐富
2、前面板有USB接口，可復制拷貝文件
3、后面板有USB接口，可通過USB升級軟件
4、泄漏電流測試人體網絡GB9706.1-2007(IEC60601-1:1998)
5、測試可切換人體網絡
6、標配PLC接口、RS232接口、RS485接口，標配上位機軟件
7、具有中英文顯示界面，可滿足不同用戶的需求
8、內置16M Flash
型號 | RK9950 | RK9950A（500VA） | RK9950B（1000VA） | RK9950C | |
基本功能 | 屏幕尺寸 | 5寸TFT液晶屏 | |||
數字鍵 | 參數設置數字輸入 | ||||
編碼開關 | 參數選擇及確認功能 | ||||
上下左右功能鍵 | 參數設定上下選擇功能 | ||||
LOCK鍵盤 | 防止意外修改測試條件或禁止測試條件被修改 | ||||
鎖定功能 | |||||
報警功能 | 聲訊報警 | ||||
通訊接口 | RS232C、RS485、USB | ||||
USB接口 | 拷貝、復制、存儲功能 | ||||
控制接口 | HANDLER(PLC) | ||||
測試 方式 | 動態、靜態 | ||||
負載 電壓（AC） | 范圍 | 0-300V | 30-300V | 30-300V | 50-500V |
精度 | ±（2%的×顯示值+0.5V) | ±（1.5%讀值+1V） | ±（1.5%讀值+1V） | ±（2%讀值+1V） | |
頻率 | 50/60HZ | 45~65HZ | 45~65HZ | 50/60HZ | |
負載 電流（AC） | 最大 | 25A | 2.5A | 4.5A | 25A |
過電流保護 | 聲光報警、切斷負載輸出 | ||||
泄漏電流設置 | 上限設定 | ||||
范圍 | 0.001-20.00mA | ||||
分辨率 | 200uA檔：0.1uA、2m:1uA、20mA檔：10uA | ||||
下限設定 | |||||
范圍 | 0.000-20.00mA | ||||
分辨率 | 200uA檔：0.1uA、2m:1uA、20mA檔：10uA | ||||
說明 | 下限設定為0不作判斷 | ||||
泄漏電流測試 | 范圍及準確度 | 0.001-0.050mA ±（1.5%讀值+5個字） （B網絡） | |||
DC-10KHz ±（3%讀值+5個字）（非B網絡） | |||||
0.050-20.00mA ±（1.5%讀值+5個字） （B網絡） | |||||
DC-10KHz ±（3%讀值+5個字）（非B網絡） | |||||
0.050-20.00mA ±（1.5%讀值+5個字） （B網絡） | |||||
10KHz-1MHz ±（3%讀值+5個字）（非B網絡） | |||||
MD模擬人體網絡 | 8種標準網絡 | MD-A(GB/T12113-2003、GB4793.1-2007)、MD-B B1(GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011、GB7000.1-2015)、MD-C(GB/T12113-2003、GB7000.1-2015)、MD-D（GB4793.1-2007）、MD-E（GB4943.1-2011、GB4793.1-2007）、MD-F(IEC60598-1:2014、GB4793.1-2007)、MD-G(GB4943.1-2011、IEC60950-1:2005、GB4793.1-2007、IEC61010-1:2001) | |||
測試 時間 | 范圍 | 單次定時測試：0.1-999S ±1%；關閉時間為連續測試(N相測試) | |||
說明 | 設定0S測試時只對N線測試，不作L轉換 | ||||
輸出 功率 | 無內置變壓器 | 500VA | 1000VA | 三相無內置變壓器 | |
外配 電源 | 可外接 | 內置 | 內置 | 可外接 | |
工作溫度、濕度 | 0°C~40°C,(5~80)%RH，粉塵少 | ||||
電源 | 100V-121V，198V-242V，47.5-63Hz | ||||
保險絲規格 | 2A 250V | 8A 250V (慢熔) | 10A 250V（慢熔） | 3A 250V | |
重量 | 8.5KG | 17.1KG | 19.7KG | 10.4KG | |
標配配件 | 測試線、數據線、電源線、RS232轉USB連接線、USB轉方口連接線 | ||||
選配配件（整套） | RK401、RK00031 | ||||
型號 | 圖片 | 類型 | 概述 |
RK00017 |
| (僅RK9950標配) | 儀器標配測試線，可單獨購買。 |
RK00002 |
| 標配 | 儀器標配數據連接線，可單獨購買。 |
RK00004 |
| 標配 | 儀器標配電源線，可單獨購買。 |
合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
上位機軟件 | 官網產品頁下載 | 標配 | 儀器選配16G U盤(含上位機軟件)。 |
RS232轉USB連接線 |
| 標配 | 儀器選配RS232轉USB連接線(上位機)。 |
USB轉方口連接線 |
| 標配 | 儀器選配USB轉方口連接線（上位機）。 |
RK401 |
| 選配 | 詳情見附件點檢儀。 |
RK00031 |
| 選配 | 儀器選配USB轉485，可單獨購買。 |
RK9950/A/B程控泄漏電流測試儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQOLx2BYw
RK9950C程控泄漏電流測試儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQo0eWY8G
RK9950A/B程控泄漏電流測試儀MODBUS軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQPHHppRZ
RK9950C程控泄漏電流測試儀MODBUS軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQPHHppRZ
RK9950/RK9950A/ RK9950B/ RK9950C系列程控泄漏電流測試儀三視尺寸圖
