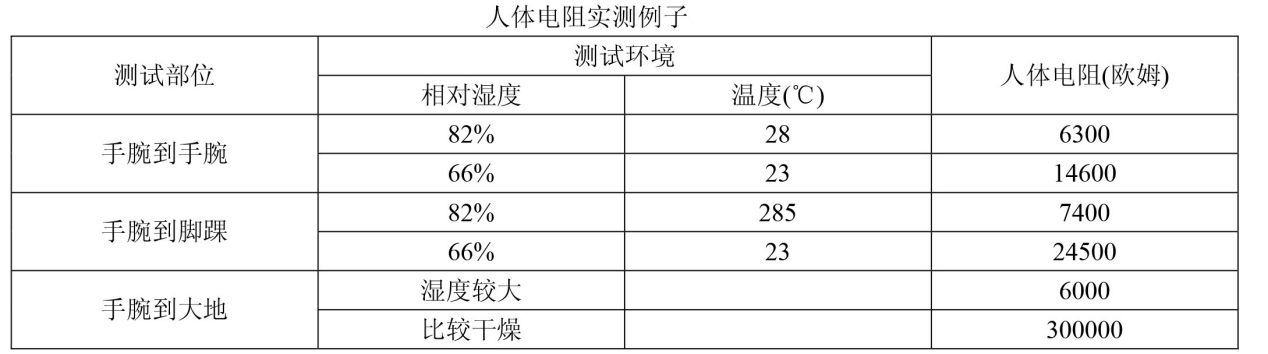

一般人體能感覺到刺激的電流值大約是 1 mA,，當人體通過 5~20mA 時肌肉就產生收縮抽現象，使人不能自離電線多數國家規定允許的觸電電流與時間乘積為 30mA*S人體電阻通常在 1500 歐姆~300000 歐姆，典型值為 1000 歐姆~5000 歐姆，推薦值為 1500 歐姆
由以上人體對電流的反應和人體電阻可得出安全電壓的值 ：我國的安全電壓值一般規定 12~50V
電源 EMI 濾波器的耐壓、泄露電流與安全：
耐壓與安全
1、 濾波器中的 Cx 電容若被擊穿，相當于 AC 電網短路，至少造成設備停止工作；若 Cy 電容被擊穿，
相當于將 AC 電網的電壓加到設備的外殼，直接威脅人身安全，并波及所有以金屬外殼為參考地的
電路或設備安全，往往導致某些電路或設備的燒毀。
2、 國際上的一些耐壓的安全規范如下：
德國 VDE0565.2 高壓測試(AC) P、N 對 E 1.5kV/50Hz 1 分鐘
瑞士 SEV1055 高壓測試(AC) P、N 對 E 2*Un+1.5kV/50Hz 1 分鐘
美國 UL1283 高壓測試(AC) P、N 對 E 1.0kV/60Hz 1 分鐘
德國 VDE0565.2 高壓測試(DC) P 對 N 4.3*Un 1 分鐘
瑞士 SEV1055 高壓測試(DC) P 對 N 4.3*Un 1 分鐘
美國 UL1283 高壓測試(DC) P 對 N 1.414kV 1 分鐘
說明：
(1)P-N 耐壓測試采用直流電壓的原因是 Cx 容量較大，如用交流測試，則耐壓測試儀要求的電流容量
很大，造成體積大，成本高；采用直流便不存在該問題。但要將交流工作電壓轉換成等效的直流工
作電壓，如對于最大交流工作電壓 250V(AC)=250*2*1.414=707V(DC)，所以 UL1283 安全規范為
1414V(DC)=707*2。
(2)國際著名濾波器專業廠說明書中耐壓測試條件：
Corcom 公司(美國) P、N 對 E：2250V(DC) 一分鐘 P 對 N：1450V(DC) 一分鐘
Schaffner 公司(瑞士) P、N 對 E：2000V(DC) 一分鐘 P 對 N：不測
國內濾波器專業廠一般參考德國 VDE 安規或美國 UL 安規
泄露電流與安全
任何典型濾波器電路的共模電容 Cy 都有一端接金屬外殼。從分壓角度看，濾波器金屬外殼都帶有
1/2 額定電壓，因此從安全角度出發，濾波器通過 Cy 到地端的泄漏電流(leakage current)要盡可能小，否
則將危及人身安全。

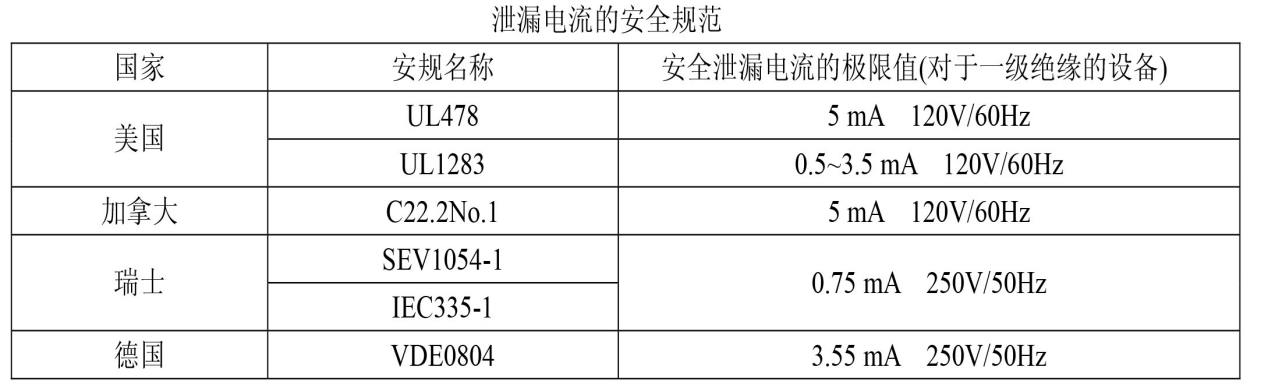

國際上一些主要工業國家的關于泄漏電流的安全規范如下：
說明：1、泄漏電流直接和電網電壓、電網頻率成正比。對 400Hz 電網濾波器泄漏電流是 50Hz 電網的 8 倍(即
在工頻電網中符合安全規范要求的濾波器可能不一定能在更高頻的電網中符合安規要求)
2、在檢查濾波器泄漏電流時一定要采用符合國際規范的測量電路(如下圖示)。測量時，金屬外殼不能
接地，一定要懸浮。

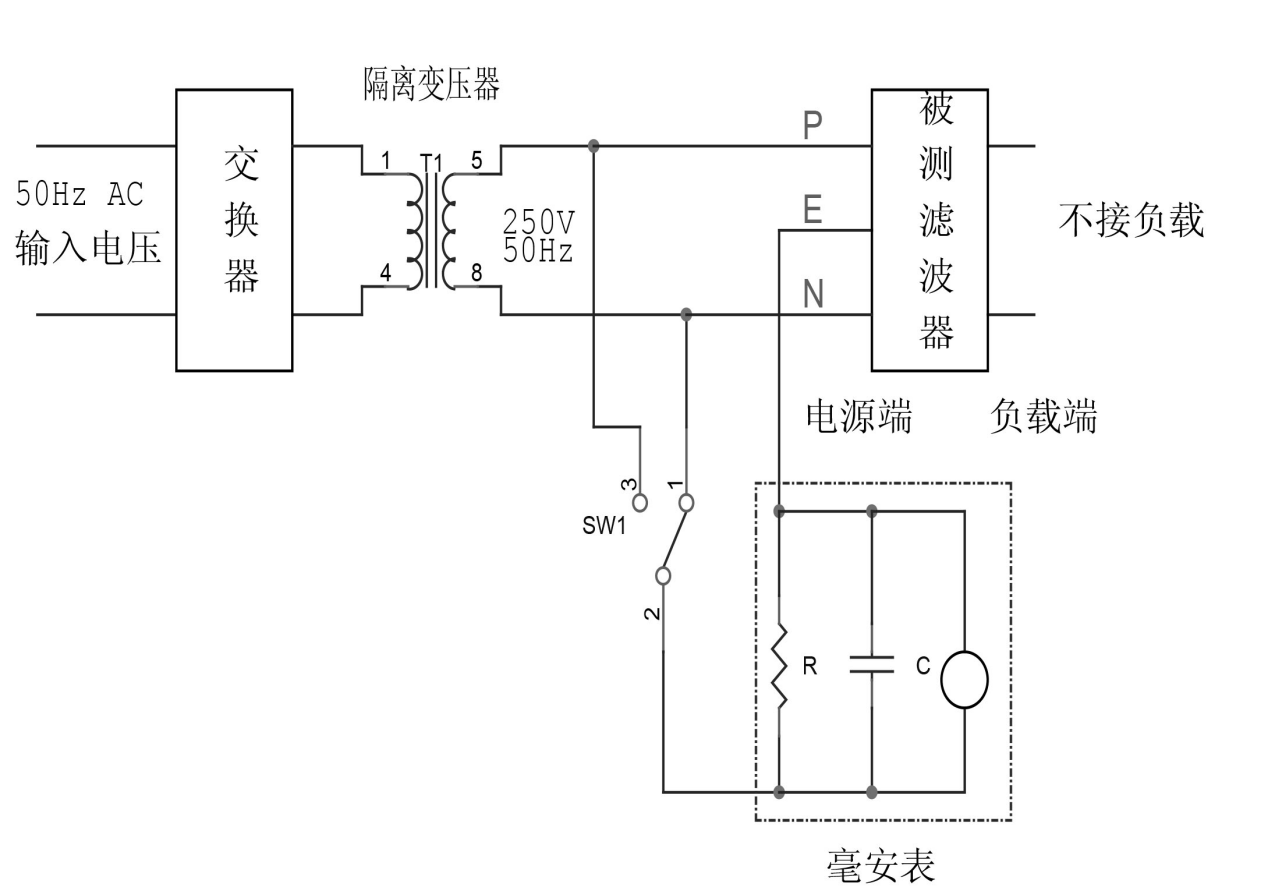

濾波器泄漏電流測試電路原理框圖：
